1. Panoramica
Il tipo SC-D096-01 ha 4 porte di ingresso dei cavi, può ospitare fino a 4 24-vassoi di giunzione in fibra. Le chiusure utilizzano la tecnologia di tenuta delle guarnizioni che consente facilità di installazione e reinserimento senza bisogno di attrezzi speciali. La valvola dell'aria è disponibile anche come accessorio opzionale per applicazioni di interramento diretto.
2 Specifica:
Indice tecnico
Modello numero: | SC-D096-01 | Color | Nero |
Capacità | 96 core | Plivello di protezione | IP68 |
Materiale | PP più GF | Ingresso/uscita | 1 più 3 |
Ddimensione (millimetro) | 410*Ф135 | Metodo di tenuta per ingressi | Termoretraibile |
Porta cavo di ingresso | Ф10-Ф16 | Porta cavo di uscita | Ф8-Ф20 |

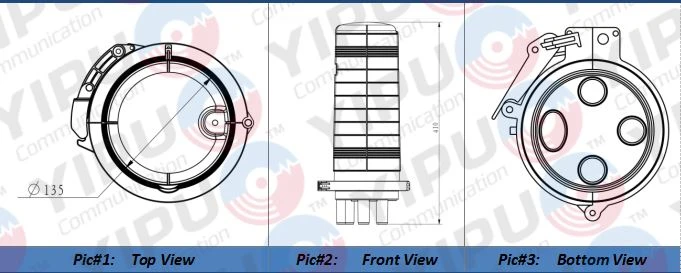

diagramma
3 caratteristiche
1. Guscio in plastica tecnica ad alta resistenza.
2. Prestazioni meccaniche elevate.
3. Resistere a condizioni difficili come vibrazioni, urti, distorsione del cavo di trazione e forti sbalzi di temperatura.
Immagini per riferimento:
4. Ambito di applicazione
(1) L'ambito di applicazione è: montaggio aereo, interrato, montaggio a parete, montaggio su condotto e montaggio su passamano.
(2) La temperatura ambiente varia da –40 gradi a più 65 gradi.
5. Requisiti tecnici
Prestazioni di sigillatura: dopo la sigillatura secondo le procedure operative stabilite, la pressione dell'aria iniettata è 70 KPa ± 5 Kpa, se immersa in acqua pulita a temperatura normale per 15 minuti, non ci sono bolle d'aria.
